輸出

• 輸出功率容量
  96.0 K瓦數 / 120.0 kVA
• 最大可配置功率(瓦)
  96.0 K瓦數 / 120.0 kVA
• 額定輸出電壓
  220V
• 中性輸出電流
  545 A
• 輸出電壓注釋
  Configurable for 220 or 230 V 1 Phase nominal output voltage
• 滿負載效率
  90.0 %
• 輸出電壓失真
  低于 5%
• 輸出頻率(與主頻率同步)
  50 Hz
• 輸出頻率(不同步)
  50Hz ±1% for 50Hz nominal
• 其它輸出電壓
  230
• 負載高峰因素
  3:1
• 拓樸
  雙轉換聯機
• 波形類型
  正弦波
• 過載運行
  125% 時為 10 分鐘，150% 時為 60 秒
• 最大輸出電流
  1362
• 輸出連接
  (1) Hard Wire 4-wire (3PH + G) (備用電池)

  (1) Hard Wire 5-wire (3PH + N + G) (備用電池)
• 輸出電壓 THD
  < 3% linear load and <5% nonlinear load
• 輸出電壓容差
  ±1% static
• 旁路
  內置維修旁路, 內置靜態旁路

輸入

• 額定輸入電壓
  380V 3PH
• 輸入頻率
  45 - 55 Hz
• 輸入端子類型
  Hard Wire 4-wire (3PH + G), Hard Wire 5-wire (3PH+N+G)
• 工作電壓范圍
  323 - 460 (380V) V
• 滿負載效率
  90.0 %
• 輸入總諧波失真
  淺色橡木皮飾面
• 所需輸入保護類型
  CB
• 其他輸入電壓
  400
• 最大耐受短路電流 (Icw)
  36.0 kAmps
• 最大輸入電流
  250.0 A
• 滿負載下的輸入功率因數
  0.77

電池與運行時間

• 電池類型
  沒有內部電池 - 使用外部電池系統

通訊與管理

• 控制盤
  多功能液晶顯示器狀態管理控制臺。
• 緊急關斷
  是的
• 可用的智能插槽數量
  1

物理參數

• 高
  1800 , 180.0 cm
• 寬
  1600 , 160.0 cm
• 深
  800 , 80.0 cm
• 凈重
  1880.0 kg
• 毛重
  1990.0 kg
• 裝運高度
  2025 , 202.5 cm
• 裝運寬度
  1730 , 173.0 cm
• 裝運深度
  930 , 93.0 cm
• 標準紙箱單元
  1.0

環境

• 工作溫度
  0 - 35 °C
• 工作相對濕度
  0 - 95 %
• 操作高度
  0-990 米
• 存儲溫度
  -25-55 °C
• 存儲相對濕度
  0 - 95 %
• 存儲高度
  0-9900 米
• 在設備表面1米外可聽到的噪音
  65.0 dBA
• 保護等級
  IP20

相符性

• 管理機構認證
  IEC61000-4-5 protection surge, IEC62040-2 EMC/EMI,
•                                                                       IEC 62040-1 safety
• 標準質保
  廠家授權的啟動裝置提供 1 年現場保修或保換

常用

• 旁路連接
  4 線 (3 Ph + N) 或 5 線 (3 Ph + N + G)
• 最大旁路輸入電流
  545.0 A

• G1W120MU12PUTS 特點

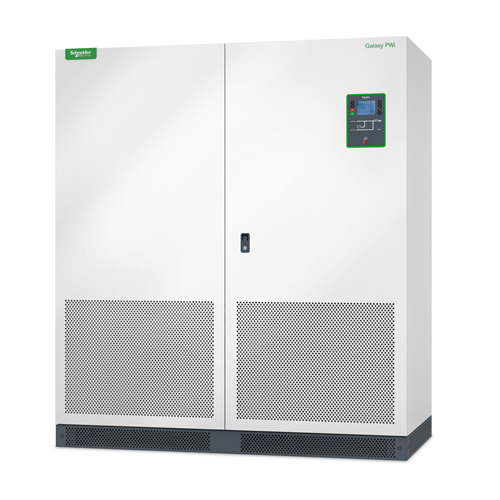

  Galaxy PWi 120KVA 3:1集成并聯型UPS，12脈沖，220VDC，帶輸入變壓器，帶5X8啟動服務

  • 集成的變壓器
    可在現場配置為旁路或輸出變壓器，以實現完全的電隔離和增加
    負荷保護。

  MGE Galaxy PW 特點與優勢

  可用性

  • 溫度補償電池充電
    根據實際的電池溫度調整充電電壓延長電池壽命
  • 具有并行能力
    通過同時使用多個不間斷電源來提高總的電源容量。
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 頻率和電壓調整
    可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供
    更高的可用性。
  • 能夠并行冗余
    通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度
  • 雙電源輸入
    將 UPS 連接到兩個獨立的電源中，增加了可靠性。

  可用性

  • 具有并行能力
    通過同時使用多個不間斷電源來提高總的電源容量。
  • 頻率和電壓調整
    可以在不使用電池的情況下修正較差的頻率和電壓條件，從而提供
    更高的可用性。
  • 溫度補償電池充電
    根據實際的電池溫度調整充電電壓延長電池壽命
  • 雙電源輸入
    將 UPS 連接到兩個獨立的電源中，增加了可靠性。
  • 兼容發電機
    使用發電機電源時，確保干凈、不間斷電源以保護設備
  • 能夠并行冗余
    通過多個不間斷電源為所連接的設備供電，用于提高系統的冗余度

  可服務性

  • 前面維護
    簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。
  • 多級服務
    利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使
    您可以選擇希望 APC 為您提供的服務。
  • 7x24 電話技術支持
    我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓
    您知道可以從何處獲得幫助，從而使您高枕無憂。

  可服務性

  • 多級服務
    利用可選的服務包和單獨的服務組件，我們的安裝服務在設計上使
    您可以選擇希望 APC 為您提供的服務。
  • 前面維護
    簡化安裝和UPS維護，同時最大限度地減少對于空間的需求。
  • 7x24 電話技術支持
    我們經驗豐富的技術支持工程師可以回答您的問題，在您需要時讓
    您知道可以從何處獲得幫助，從而使您高枕無憂。

  易管理性

  • LED 狀態指示燈
    借助于視頻指示器可以快速了解設備和電源狀態。
  • LCD 圖形表示
    文本和模擬圖顯示了操作模式、系統參數和報警。
  • 網絡管理功能
    “功能全面的網絡管理接口，可通過 Web、SNMP 和 Telnet 提供基
    于標準的管理功能。”

  易管理性

  • 網絡管理功能
    “功能全面的網絡管理接口，可通過 Web、SNMP 和 Telnet 提供基
    于標準的管理功能。”
  • LED 狀態指示燈
    借助于視頻指示器可以快速了解設備和電源狀態。
  • LCD 圖形表示
    文本和模擬圖顯示了操作模式、系統參數和報警。

  產品分銷

  China , Hong Kong , Taiwan
